Kicad

Zpracování vrstev, korekce návrhu, důležitá pravidla

KICAD 9 podporován
KICAD-PCB soubor je automaticky zpracován a jsou vygenerovány náhledy. Pokud náhledy neodpovídají vašemu návrhu není dodrženo něco z následujících bodů. Smažte soubor, opravte data a nahrajte opravený.
Soubor musí být kompatibilní s aktuální Stable verzí, tedy 9.0.0. Některé noční buildy a starší verze (především linux) toto nesplňují a soubor nejde otevřít.

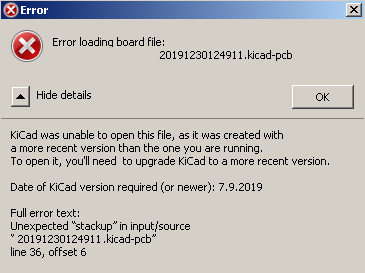

Hláška z verze 5.1.5. V tomto případě generujte gerber data.

Důležitá pravidla

V jednom souboru pouze jedna deska, pokud bude více desek budou vyrobeny jako jeden celek.
Okraj desky nakreslete do vrstvy Edge.Cuts
Mimo okraj desky nenechávejte žádné součástky, spoje, otvory, texty atd.
Pusťte si DRC kontrolu, zkontrolujte mezery, překřížené spoje, atd.
Nezapomeňte aktualizovat rozlití mědi před nahráním do eshopu.

Zpracování vrstev

Vrtání se získává z pads+via
Plátované a neplátované jsou sloučené
Edge.Cuts je generována do všech vrstev
Top strana jsou vrstvy F.Cu + Edge.Cuts
Bottom strana jsou vrstvy B.Cu + Edge.Cuts
Zpracování vrstev nelze měnit, přesuňte potřebná data do těchto vrstev nebo vygenerujte gerber data
Frézování se generuje z vrstev Edge.Cuts (vnější vnitřní řezy) a z vrtacích dat (kód G85 pro sloty jack konektorů apod)
Výstup se generuje s volbou "Plot footprint values" info
Výstup se generuje s volbou "Plot footprint references" info

Frézování

Současná podpora je omezená
Vnitřní a vnejší okraje se frézují nástrojem 1,6mm
Okraj kreslete čárou 0,25mm - bude frézou odfrézována
Vnitřní sloty se frézují nástrojem 1,0mm, menší zatím není k dispozici
Nelze frézovat jiný průměr než 1,0 a 1,6mm

Automatické korekce

Před exportem NENÍ spuštěn "Fill All zones"

Časté chyby

Chybí okraj desky ve vrstvě Edge.Cuts nebo je nakreslený v jiné vrstvě
Otvory jsou menší než minimální rozběr vrtání
Otvory musí být definovány značkou otvoru (pouze "kolečko" ve vrstvě Edge.Cuts nestačí)
Orientace dat se řídí smyslem vrstev v programu - standardně červená Top a modrá Bottom - jednostranné desky kreslete nejčastěji do Bottom vrstvy
Před generováním NENÍ spustěn příkaz "Fill All Zones" - především u ruční modifikace skriptu může nastat problém. Před nahráním aktualizujte rozlití mědi.
